W11Y三輥液壓對稱式卷板機





概述



      本機結構型式為三輥對稱式，上輥在兩下輥中央對稱位置作垂直升降運動，通過液壓缸內的液壓油作用于活塞而獲得，為液 壓升降；兩下輥?zhàn)餍D(zhuǎn)運動，通過減速機的輸出齒輪與下輥齒嚙合，為卷制板材提供扭矩。本機床相比較機械對稱式卷板機速度快、效率高。

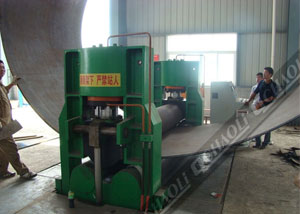

產品展示





產品描述



      用于常溫狀態下將板材卷成圓筒形、圓弧形、圓錐形。性能優越，結構緊湊、操作方便。上輥升降、翻倒裝置采用液壓驅動。主傳動由電機通過三角帶傳遞，減速器帶動兩下輥驅動，卷制柔性好。采用PLC可編程顯示器控制，上輥升降采用位移傳感器檢，測數顯表顯示。提高產品效率和產品質量，翻倒架采用液壓翻倒。
      此款型卷板機相對于機械式卷板機效率高，缺點是卷板有剩余板頭需校圓或借助其他設備預彎。
      本設備可卷板厚1mm-200mm,板寬8000mm的板料。
